产品名称:[ZRWKD-860C 网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置]

上海中人专业提供ZRWKD-860C 网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置,是专业的教学设备生产厂家,我们欢迎您来我们生产基地考察ZRWKD-860C 网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置,并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台,学生缺少实操经验的难题。ZRWKD-860C 网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置,是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.

本文关键词:ZRWKD-860C 网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置

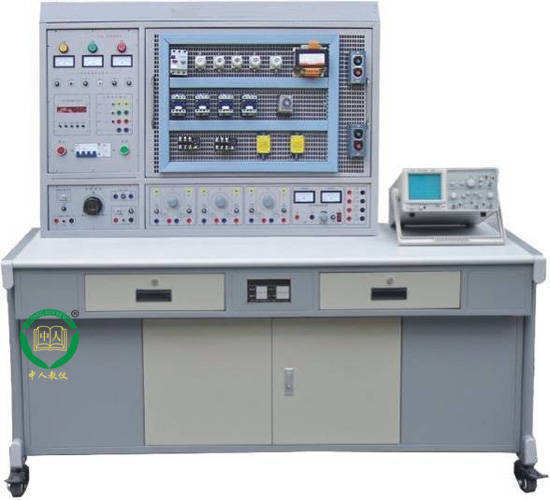

ZRWKD-860C网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置


一、产品特点:

本装置综合了大中专院校“电力拖动、“工厂电气控制技术、“继电接触控制等课程教学大纲的要求而研发。采用“网孔板结构,功能和性能优越,符合职业教育改革和发展,其外形美观、结构合理、牢固、耐用,配备多种常用电机及配套工作电源。实训内容丰富,实训方法接近工业现场,实训方法灵活、增加元器件即可增加实训项目,可扩展性强。装置设置多重科学安全保护措施,确保设备和操作者人身安全,特别适用于各院校现阶段实训设备的更新改造,迅速开设实训课程的理想设备。

二、技术性能:

1、工作电源:三相四线(或三相五线)~380V±5%  50Hz

2、温度:-10℃40℃,相对湿度<85%(25℃

3、装置容量:<1.0KVA

4、重量:200Kg

三、实训屏构成与性能:

1、实训屏外壳:铁质双层亚光密纹喷塑结构,铝质面板。

2、三相四线电源输入:三只红、黄、绿指示灯亮。接通总开关,由接触器通过起动、停止按钮进行电源控制。

3、设有450V指针式交流电压表三只,指示输入三相电源线电压。

4、安全保护:设有电压型漏电保护器和电流型漏电保护器,并有单片机自动全程监控过载或短路,自动切断总电源,故障排除按下复位按钮方可再次启动电源,确保设备和操作者人身安全。

5、实验管理器:平时作为时钟使用,具有设定密码、实训考核时间、定时报警、切断电源等功能;此外,还能自动记录由于接线或操作错误所造成的告警次数,为操作者实训、考核提供一个统一的标准。

6、励磁电源:直流220V/0.5A,具有短路保护

7、电枢电源:直流0-220V/2A连续可调电源一路,具有短路保护

8、连续可调交流电源:0-240V连续可调,具有短路保护

9、可调同步励磁电机电源:0-40V/2A连续可调,具有短路保护

10、磁盘电阻:90Ω四组,900Ω两组

11、整流二极管:IN5408四只

四、实训操作桌:铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,设有抽屉和元件储存柜,结构坚固、造型美观大方。

五、参考实训考核项目:

1.三相异步电动机闸刀开关正转控制线路

2.三相异步电动机接触器点动正转控制线路

3.三相异步电动机具有自锁的正转控制线路

4.三相异步电动机具有过载保护的正转控制线路

5.三相异步电动机倒顺开关控制正反转控制线路

6.三相异步电动机接触器联锁的正反转控制线路

7.三相异步电动机按钮联锁的正反转控制线路

8.三相异步电动机按钮接触器复合联锁控制线路

9.工作台自动往返行程控制线路

10.三相异步电动机接触器控制串联电阻降压起动线路

11三相异步电动机时间继电器控制串联电阻降压控制线路

12.三相异步电动机手动Y/△降压起动

13.三相异步电动机接触器控制Y/△降压起动

14.三相异步电动机时间继电器控制Y/△降压起动

15.三相异步电动机QX3-13型Y/△自动起动控制线路

16.三相异步电动机的多地控制

17.三相异步电动机半波整流能耗制动控制线路

18.三相异步电动机全波整流能耗制动控制线路

19.C620车床电气控制线路

20.三相异步电动机手动降压起动

21.三相异步电动机单相运行反接制动控制线路

22.电动葫芦电气控制线路

23.C6163车床电气控制线路

24.三相异步电动机控制电路联锁控制线路

25.三相异步电动机主电路联锁控制线路

26.双速电机手动变速器控制线路

27.双速电机时间继电器控制强路

28.同步电动机的能耗制动控制线路

29.直流电机启动训练

30.直流电机的调速训练

31.直流电机反转训练

32.直流电机制动实验训练

33.直流电机拆装训练

34.直流电机检修训练

六、参考实训项目配备元器件(每台):

序号

名称

数量

单位

序号

名称

数量

单位

1

三相断路器

1

12

信号灯

6

2

交流接触器

6

13

接线端子排

5

3

热继电器

2

14

G型导轨

1

4

时间继电器

2

15

钮子开关

3

5

三相双投闸刀

1

16

走线槽

2

6

三相闸刀

1

17

尖嘴钳

2

7

倒顺开关

1

18

螺丝刀

4

8

BK变压器

1

19

三相双速异步电动机

1

9

行程开关

4

20

三相异步电动机

1

10

保险座

6

21

三相同步电动机

1

11

铁壳按钮

2

22

直流并(他)励电动机

1




原文网址:https://www.zrjysb.com/proshow.asp?ID=48
尊敬的用户: 如果您对我们的ZRWKD-860C 网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置比较满意,想要建设与ZRWKD-860C 网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置相关的实训室或者想要知道更多的资料,请直接在线咨询或者来电详询,我们会有专门的客服和您对接,帮助您了解ZRWKD-860C 网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置。
售后:我们承诺在质保期内,若ZRWKD-860C 网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置出现属于质量问题造成零部件损坏的,我们提供免费维护与维修,若需要专业的技术人员进行维修,我们也可以通过对ZRWKD-860C 网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置故障诊断后,派人上门维。中人公司还承诺:在质保期外,维修和更换ZRWKD-860C 网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置零部件仅收成本费的。
