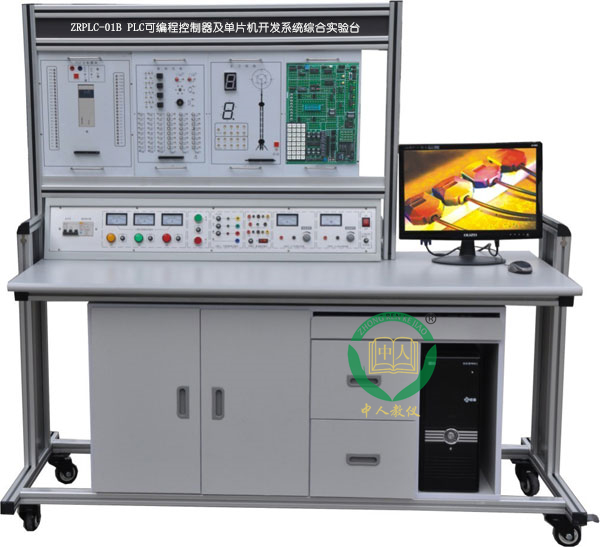

上海中人专业提供ZRPLC-01B PLC可编程控制器及单片机开发系统综合实验台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRPLC-01B PLC可编程控制器及单片机开发系统综合实验台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRPLC-01B PLC可编程控制器及单片机开发系统综合实验台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRPLC-01B PLC可编程控制器及单片机开发系统综合实验台ZRPLC-01B PLC可编程控制器及单片机开发系统综合实验台
一、概述
本实验台是在“ZRPLC-01A可编程控制器实验系统”的基础上增加单片机实验开发系统，做到一机多用、资源共享、便于管理、该系统可完成51/96/8088/8086等CPU的单片机、微机的全部软、硬件实验。在单片机仿真实验系统的基础上。增加8088十六位微机原理和接口实验。一体化设计，只需更换不同的CPU卡，即可支持多种CPU的实验开发。提供两种操作平台，即可独立工作，也可与PC机联机工作。一机在手，别无他求。它适用于《MSC-51单片机原理与接口》、《MSC-96 单片机原理与接口》、《单片机接口技术》、《十六位微机原理与接口》等课程教学。由MCS-51/96CPU卡组成的单片机仿真实验系统，除实验功能外，还具有仿真开发功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空间达64K。实验时指导书中详细叙述了各实验的目的、内容，列出了接线图，程序接口框图和程序软盘，省去了教师和实验辅导老师为设计、准备调试实验线路和实验程序所许的工作量，节约了课堂时间，从事单片机应用开发教学的科研人员根据各自的实际需要使用该实验系统，可帮助使用者以最短的时间准确有效地完成开发与实验任务。全套装置设计合理、功能强大、操作简单方便。
二、系统构成:
1、PLC可编程控制器实验屏
2、PLC可编程控制器实验装置
3、PLC可编程控制器实验台
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、实验操作桌
8、51/96/8088/8086三合一单片机实验开发系统（包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等）。
9、电脑或手持编程器（用户自备或代购）
三、技术参数
◆PLC主机：输入：24点 输出：16点
◆型号：三菱FX1N-40MR（也可选择西门子、欧姆龙，价格另议）
◆输出电压：直流24V，电压表指示
◆利用应用软件编程
◆电源输入：交流220V，50Hz
◆电流 ≥2A，电流具有过载保护
◆外形尺寸：160×75×140 cm3
四、实验内容
1、PLC可编程控制器实验系统：
1．与、或、非逻辑功能实验 2．定时器、计数器功能实验
3．跳转、分支功能实验 4．移位寄存器实验
5．数据处理功能实验 6．微分、位操作实验
7．交通信号灯PLC自动控制实验 8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验 10．四层电梯的PLC自动控制实验
11．加工中心刀具库选择控制实验 12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验 14．步进电机的PLC控制
15．模拟电视发射塔实验实验 16．自动送料装车系统控制实验
17．自动售货机实验 18．自动成型实验
19．水塔自动供水控制系统实验 20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验 22．电镀过程控制实验
2、单片机实验系统：
MCS-51单片机实验
软件实验
外部数据存储器扩展
|
实验一 清零程序 实验二 拆字程序 实验三 拼字程序 实验四 数据区传送子程序 实验五 数据排序实验 实验六 查找相同数个数 实验七 无符号双字节快速乘法子程序 |
实验八 多分支程序 实验九 脉冲计数（定时/计数实验） 实验十 电脑时钟（定时器、中断器综合实验） 实验十一 二进制转换到BCD 实验十二 二进制转换到ASCII 实验十三 八段数码管显示 实验十四 键盘扫描显示实验 |
硬件实验
自搭接硬件电路实验提示
|
实验一 P1口亮灯实验 实验二 P1口转弯灯实验 实验三 P3.3输入，P1口输出 实验四 工业顺序控制（中断控制） 实验五 8255 A.B.C输出方波 实验六 8255 PA口控制PB口 实验七 8255控制交通灯 实验八 简单I/O口扩展实验 实验九 A/D转换实验 实验十 D/A输出方波 实验十一 电子音响 |
实验十二 继电器控制 实验十三 步进电机实验 实验十四 8253方波 实验十五 串并转换实验 实验十六 外部存储器扩展实验 实验十七 MCS-51串行口应用实验㈠——双机通信 实验十八 MCS-51串行口应用实验㈡——与PC机 通信 实验十九 温度闭环控制 实验二十 小直流电机调速实验 实验二十一 外部中断（急救车与交通灯） |
8088/8086系列微机实验
软件实验
|
实验一 清零程序 实验二 拆字程序 实验三 拼字程序 实验四 数据区移动 实验五 数据排序实验 实验六 找“零”个数 |
实验七 32位二进制乘法 实验八 多分支程序 实验九 显示子程序 实验十 键盘扫描显示实验 实验十一 二进制转换到BCD 实验十二 二进制转换到ASCII |
硬件实验
自搭接硬件电路实验提示
|
实验一 8255并行口实验㈠：A.B.C口输出方波 实验二 8255并行口实验㈡：PA口控制PB口 实验三 8255并行口实验㈢：控制交通灯 实验四 简单I/O口扩展 实验五 A/D转换实验 实验六 D/A转换实验㈠：输出方波 实验七 D/A转换实验㈠：输出锯齿波 实验八 8259中断控制器实验 |
实验九 定时／计数器：8253方波 实验十 继电器控制 实验十一 8251串行通信实验㈠：自发自收 实验十二 8251串行通信实验㈡：与PC通信 实验十三 步进电机控制 实验十四 小直流电机调速实验 实验十五 温度闭环控制 实验十六 音频驱动实验 |
MCS-96单片机实验
软件实验
|
实验一 清零程序 实验二 拆字程序 实验三 拼字程序 实验四 数据区传送子程序 实验五 数据排序实验 实验六 查找相同数个数 实验七 无符号双字节快速乘法子程序 实验八 多分支程序 实验九 定时器1实验——定时中断 实验十 定时器T1和T2同时产生中断 |
实验十一 80C196外部中断实验 实验十二 80C196软件方法产生中断 实验十三 利用HSI测脉冲宽度 实验十四 利用HSI测量单脉冲宽度 实验十五 利用HSO产生单脉冲 实验十六 利用HSO产生连续脉冲 实验十七 软件定时器 实验十八 80C196 A/D转换实验 实验十九 利用80C196的PWM产生各种波形 实验二十 二进制转换到BCD进制转换到ASCII |
硬件实验
自搭接硬件电路实验提示
|
实验一 P1口亮灯实验 实验二 P1口转弯灯实验 实验三 P2.6输入，P1口输出 实验四 工业顺序控制 实验五 8255 A.B.C输出方波 实验六 8255 PA口控制PB口 实验七 8255控制交通灯 实验八 简单I/O口扩展实验 实验九 A/D转换实验 实验十 D/A输出方波 |
实验十一 继电器控制 实验十二 8253方波 实验十三 80C196串行口实验 实验十四 LED七段数码管显示实验 实验十五 键盘显示综合实验 实验十六 音频驱动实验 实验十七 步进电机实验 实验十八 直流电机实验 实验十九 外部中断（急救车与交通灯）
|
