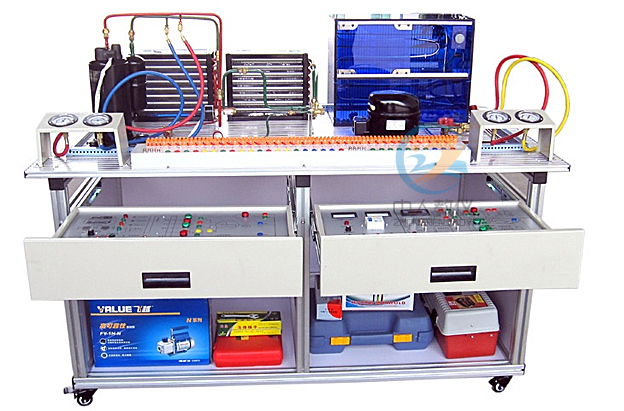

ZRJYD-02H制冷与空调系统实训考核装置

一、技术性能:

1.输入电源：单相三线 220V±10% 50Hz
2.工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3.装置容量：≤1.5kVA
4.安全保护：具有漏电压、漏电流保护，安全符合国家标准
制冷与空调系统实训考核装置,制冷技术实训考核装置

二、系统结构与组成

1.制冷技术实训考核装置采用模块化设计，由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等组成。
2.导轨式铝合金安装平台由标准规格的铝合金工业型材组成，作为学生操作训练的平台，上面安装有空调系统部件和冰箱系统部件。
3.空调系统：包含空调压缩机、室内换热器、室外换热器、四通换向阀、节流装置、视液镜、空调阀等。
4.电冰箱系统：包含冰箱压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、温控器、干燥过滤器等。
5.电气控制系统：采用模块化设计，包含了电源及仪表模块、热泵空调电气控制模块、冰箱电子温控控制模块、冰箱智能温控控制模块。
6.电源及仪表模块：
单相三线制220V交流电源供电。交流电压表1只，测量范围：０～250V；交流电流表1只，测量范围０～5A，用于测量系统启动电流及监测系统正常工作电流。
7.制冷系统压力检测单元：
提供4只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于测量空调、冰箱系统高、低压侧压力。
8.电流型漏电保护装置1套
漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。

三、系统基本配置

1.铝型材实训平台:长×宽×高为1500mm×800mm×800mm铝型材实训平台2.空调系统模块:每套含旋转式压缩机、室内热交换器、室外热交换器、四通换向阀、节流装置、视液镜、空调阀等器件
3.冰箱系统模块:每套含活塞式压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等器件
4.电源及仪表模块:AC220V电源供电，交流电压表0～130V、交流电流表0～5A
5.冰箱电子温控电气控制模块:提供东芝GR-204E电子温度控制模块，可控制直冷式双门电冰箱
6.冰箱智能温控电气控制模块:单片机控制、液晶显示、双温控；具有速冻功能、智能控温
7.空调电气控制模块:提供空调通用控制模块，具有制冷、制热、通风、除湿控制功能
8.变频空调原理实训仿真软件：
1）分体空调制冷状态系统流程演示。
2）分体空调制热状态系统流程演示。
3）四通换向阀结构及工作原理演示。
4）压缩机结构及工作原理。
5）演空调控制电路工作原理演示。
6）涡旋式压缩机工作原理演示。
7）制冷系统结构组成及说明动态演示

四、配置清单：

序号	名称	主要部件、器件及规格	数量
1	实训平台	铝型材实训平台长×宽×高为1500mm×800mm×1400mm	1台
2	空调系统模块	包含旋转式压缩机、室内热交换器、室外热交换器、四通换向阀、节流装置、视液镜、空调阀等	1套
3	冰箱系统模块	包含活塞式压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等	1套
4	电源及仪表模块	AC220V电源，交流电压表0～250V、交流电流表0～5A	1套
5	冰箱电子温控电气控制模块	电子温度控制模块，可控制直冷式双门电冰箱	1套
6	冰箱智能温控电气控制模块	单片机控制、液晶显示、双温控；具有速冻功能、智能控温	1套
7	空调电气控制模块	空调通用控制模块，具有制冷、制热、通风、除湿控制功能	1套
8	便携式焊炬	2升手提式焊炬	1套
9	旋片式真空泵	TW-1A	1台
10	胀管扩孔器	CT－2000	1把
11	割刀	CT-274	1把
12	双表阀	CT-536GF/S	1套
13	加液管	CT-336（螺纹顶针）	1套
14	转接头	外英内公	3个
15	弯管器	CT-368-90°适用于1/4″、5/16″、3/8″的铜管	1套
16	工具	活动扳手（2把）、内六角扳手、3M卷尺	1套
17	导线	高可靠护套结构手枪插连接线	1套
18	导线架	移动式	1台
19	使用手册		1本
