自动扶梯演示模型

栏目分类：产品总目录发布日期：2020-07-20 浏览次数：次

自动扶梯演示模型,铝合金扶梯模型可用于课堂演示、电梯电气控制原理性操作及实验实习。人为隐蔽地设置了几十项电路故障。

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【自动扶梯演示模型,铝合金扶梯模型】的实训室建设方案，对【自动扶梯演示模型,铝合金扶梯模型】施行三包售后服务，如果您对我们的【自动扶梯演示模型,铝合金扶梯模型】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

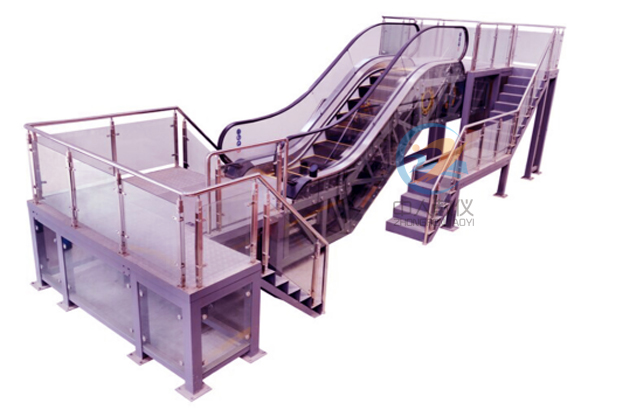

ZRFT-2014B自动扶梯安装、维修与保养实训考核装置

一、设备概述

ZRFT-2014B型自动扶梯实训装置包括真实扶梯梯级踏板、扶手、链条、台架、安全保护、电气控制箱等。自动扶梯是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，在客流量大而集中的场所，如车站、码头、商场等处，得以广泛应用。本扶梯设备具备运输能力，各传动零件均采用优质金属件精制而成，与实际扶梯结构组成一致。电梯电气技能培训考核实验装置是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位的PLC电气控制教学、考核而研制，可用于课堂演示、电梯电气控制原理性操作及实验实习。实训装置人为隐蔽地设置了几十项电路故障，学生借助原理图分析、判断故障，全面真实的了解电梯电气故障及排除，是进行技能培训考核的理想设备，教学效果真实显著。
自动扶梯安装、维修与保养实训考核装置,自动扶梯实训装置

二、技术参数

1.输入电源：三相四线（或三相五线）AC380V±10%，工频50Hz
2.整机容量：＜8KVA
3.提升高度：2300mm
4.控制方式：PLC+变频器自起动控制系统。
5.监控系统：电压、电流工况实时监控系统。
6.故障模块：配置有30位故障开关，模拟扶梯常见故障现象，设置演示功能。
7.安全保护：具有保护接地、过载、过流、漏电流保护功能，电气安全符合国家标准。
8.外形尺寸：7500mm（长）×3000mm（宽）×3500mm（高）
9.实训桌尺寸：1680×730×1500mm（长宽高）
10.装置结构：实训扶梯为全钢结构，结构组成完全等同于实际工商业使用的扶梯类型；实验台为铁质双层亚光密纹喷塑结构，坚固耐用，实训桌采用欧标铝型材搭建而成，美观耐用。

三、基本配置

序号	名称	数量	单位	备注
1	自动扶梯实训设备	1	套
2	扶梯支撑固定支架	1	套
3	扶梯检修工作通道平台	1	套
4	扶梯考核实训实验台	1	套
5	扶梯安装实训工具	1	套

四、实训项目要求

1、认识自动扶梯的结构，涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。
2、认识自动扶梯安装保护装置的作用、安装位置。（曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、辅助制动器、机械锁紧装置等）
3、扶梯梯级拆卸考核实训。
4、扶梯梯级安装考核实训。
5、扶梯保养：梯级系统保养、扶手系统保养、安全保护装置检查、传动部件维修保养。
6、护壁板、内外盖板、裙板的清洁保养。
7、电气控制系统及照明系统检测维修。
8、扶梯梯级清洁维护检修实训。
9、扶梯梯级整体运行检查实训。
10、扶梯上、下机房的清洁保养实训。
11、扶梯润滑油系统的补充与更换实训。

五、扶梯配件材质

序号	内容
1	扶手支架型材：发纹不锈钢材料
2	护壁板：透明钢化玻璃
3	内盖板：发纹不锈钢材料
4	外盖板：发纹不锈钢材料
5	围裙板：发纹不锈钢材料
6	梯级：不锈钢喷塑
7	梯级颜色：黑色（带黄边框）
8	扶手带：黑色
9	前沿板及盖板：发纹不锈钢材料
10	梳齿：合成树脂（黄色）
11	透明有机玻璃桁架保护
11	模拟故障显示（中文）
12	变频节能功能
