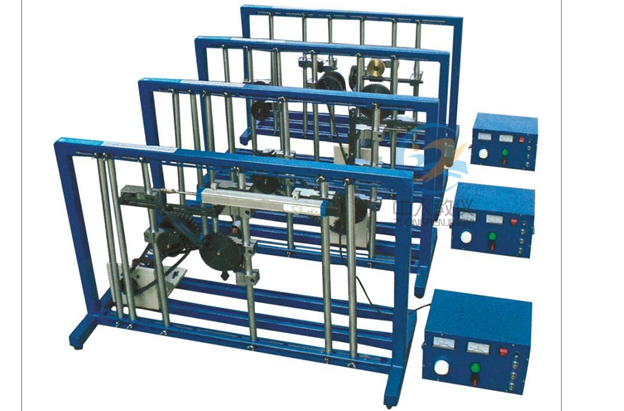

ZRJX-ZC机构运动方案创新设计实验台
一、主要技术参数：
1、驱动交流电机功率N=90W，转速n=10rpm；2、交流直线电机功率N=25W，转速n=10rpm，行程L=700；
3、比为1：1.5， 链传动比为1：1.3；
4、外形尺寸：100×370×650mm；
5、重量：25kg。
二、基本配置：
1、每套创新机械运动方案拼装实验台配有4台机架，分别安装有定位标尺；2、驱动交流电动3个，，交流直线电机1个；
3、轴类提供了80多个零件，主要供实验时安装各种迴转体零件及辅助作用；
4、接头类零件保证在实验时，组合各种构件及连杆机构和传动机构的需要；
5、连杆从50-350mm不等，共有五种56个零件，连杆为长方形，基本连杆中最短为50mm，最长为350mm，可用于各种拼接，如组成五种平面低副Ⅱ级杆组和四种平面低副Ⅳ级杆组，超过350mm的杆可另行组装连接加长而成；
6、齿轮齿条类零件：
⑴ 直齿圆柱齿轮四种m=2 Z=28，34，42，51；
⑵ 齿条一种4个零件：与齿轮模数相等，可通过连接件与齿轮配合组装。
7、特殊传动零部件：
⑴圆盘凸轮1种；
⑵槽轮及拨盘组件1套；
⑶棘轮及组件1套；
⑷链轮链条1套；
⑸不完全齿轮1对（m=1.5）；
8、设备配有一零件存放柜
9、配套工具、机罩、使用说明书及实验指导书各一套；
三、实验内容：
1、连杆机构综合实验；2、杆机构组成原理拼装实验；
3、机构组合创新实验；
4、齿轮传动搭接实验；
5、凸轮机构搭接实验；
6、间歇机构搭接实验；
7、本实验台可提供40种实验方案，使用者还可根据自己的设想装配机构传动方案。
四、性能特点：
1、根据机构组成原理和杆组（包括高副杆组）迭加原理设计，能使学生通过实验进一步掌握机构组成理论，熟悉杆组概念和机械传动的基础知识，为创新设计奠定良好的基础；2、可组成性能各异的平面的、空间的组合机构和机械传动系统，有利于培养学生机械传动系统方案的设计能力；
3、本实验装置各传动系统层次分明，联接可靠，不会产生构件之间的运动干涉或脱离，且能手动也可电动；
4、该实验装置和联接方式具有设计巧妙，使用调节范围大，拆装轻松方便，结构紧凑，元件之间的通用性好，拼装方案多等特点；
5、实验台拼装调整灵活方便，各杆尺寸准确；
6、实验台能拼装不少于40种类的机构，拼装的机构能灵活运动，无卡滞干涉现象。
