卧式镗床电气控制线路实训装置

栏目分类:产品总目录   发布日期:2021-01-15   浏览次数:
卧式镗床电气控制线路实训装置,镗床电气实训考核装置安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行。咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【卧式镗床电气控制线路实训装置,镗床电气实训考核装置】的实训室建设方案,对【卧式镗床电气控制线路实训装置,镗床电气实训考核装置】施行三包售后服务,如果您对我们的【卧式镗床电气控制线路实训装置,镗床电气实训考核装置】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

ZRJC-WD01卧式镗床电气控制线路实训装置

技术性能

1、输入电源:三相四线(~380V±10%  50Hz)
2、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)  海拔<4000m
3、装置容量:<1KVA
4、 外形尺寸:1410mm×725mm×1535mm

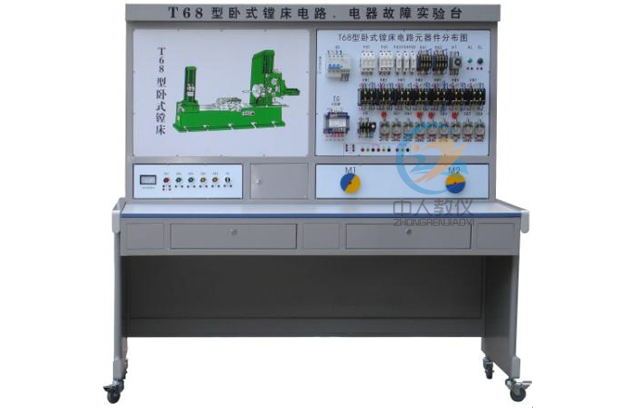

卧式镗床电气控制线路实训装置,T68镗床电气技能实验台

装置的基本装备

1、电源控制面板(铝质面板)
(1)交流电源(带有漏电保护措施)提供三相交流电源(380V)
(2)人身安全保护体系
    屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即告警并切断电源,确保实验进程安全。屏上装有一套电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。
2、主令控制及图示板(铝质面板)
    面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行,指示灯可以指示机床的相应动作。面板上印有T68型卧式镗床立体示意图,可以很直观地看出T68型卧式镗床的外形轮廓。
3、元器件安装板
T68镗床电气技能实验台面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件,这些元器件直接安装在面板表面,可以很直观的观看它们的动作情况。
4、三相异步电动机
    3只380V三相鼠笼异步电动机,分别用作主轴电动机(双速)和快速移动电动机。
5、故障开关箱
    设有32个开关,其中1到23用于故障设置;24到32保留。
6、实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体结构,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构,便于移动和固定,有利于实验室布局。

实验项目及主要内容

1、学生熟悉常用低压电器的机构、原理;
2、在电气原理图模式下,学生借助原理分析,通过测量找出故障点在某条线路上;
3、提高学生的动手能力的技能操作水平;
4、通过对机床故障排除,完成机床常见故障的排除;
5、可以设置故障点做为维修电工的技能考核台。
