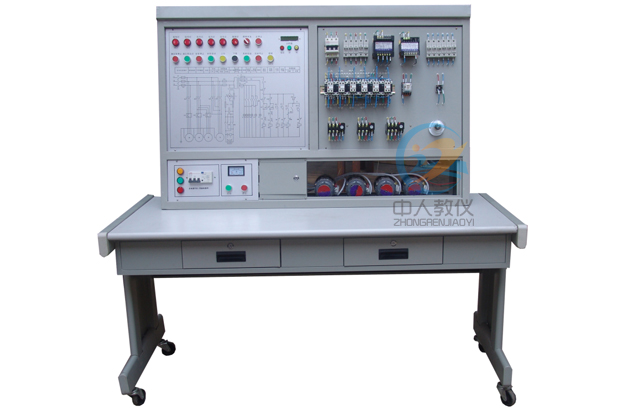

ZRJC-MC平面磨床电气控制线路实训台

M7120平面磨床电气电路实验台是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行机床电气技能培训考核的理想教学设备，教学效果显著。
平面磨床电气控制线路实训台,M7120平面磨床电气电路实验台

一、实验装置的基本配置：

1、交流电源（带有漏电保护措施）：提供三相交流电源（380V）
2、人身安全保护体系：屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即切断电源，确保实验进程安全。
3、机床立体彩图：面板上印有每种机床的彩色立体外形图，可以很直观地看出各种机床的外形轮廓，机床形态逼真。
4、电磁调速异步电动机：实验台装有4台电磁调速异步电动机
5、故障开关箱：设有11个故障开关。
6、实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。

二、实验项目及主要内容：

1、学生熟悉常用低压电器的结构和原理

2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上。

3、提高学生的动手能力的技能操作水平。

4、通过对机床故障排除，完成机床常见故障的排除

5、可以设置故障点做为维修电工的技能考核台

三、技术性能：

1、输入电源：三相四线制380V交流电源。

2、结构：实验台为铁质钣金喷塑结构，坚固耐用。

3、工作环境：温度-100-+400C。

4、整机功耗：＜2KW

四、实验台电器配置清单：

代号	元件名称	件数	用途
M1	泵电动机	1	液压泵传动
M2	砂轮电动机	1	砂轮传动
M3	冷却泵电动机	1	供给浍液
M4	砂轮升降电动机	1	砂轮升降传动
QS1	开关	1	总开关
FU1	熔断器	1	电源保险
FU2	熔断器	1
FU3	熔断器	1
FU4	熔断器	1
FU5	熔断器	1
FU6	熔断器	1
FR	热继电器	1	M1过载保护
T	变压器	1	整流、降压、照明电源
KM1	接触器	1	控制液压泵电动机M1
KM2	接触器	1	控制砂轮电动机M2
KM3	接触器	1	点动控制砂轮升降电动机（上升）
KM4	接触器	1	点动控制砂轮升降电动机（下降)
KM5	接触器	1	控制电磁吸盘充磁
KM6	接触器	1	点动控制电磁阀去磁
VC	硅整流器	1	整流
KA	欠电压继电器	1	欠电压保护
FR1	热继电器	1	M1过载保护
FR2	热继电器	1	M2过载保护
FR3	热继电器	1	M3过载保护
SB1	按钮	1	总停
SB2	按钮	1	液压泵停止
SB3	按钮	1	液压泵起动
SB4	按钮	1	砂轮停止
SB5	按钮	1	砂轮起动
SB6	按钮	1	砂轮上升起动
SB7	按钮	1	砂轮下降起动
SB8	按钮	1	电磁吸盘充磁
SB9	按钮	1	电磁吸盘停止充磁
SB10	按钮	1	电磁吸盘去磁
HL1-HL5	指示灯	5	指示线路工作状况

五、故障实验

本实验台设有电气线路常见故障内容，供学生操作、分析问题、解决问题之用。本实验台单项故障有11项（不含综合故障）。常见故障有主电机不能起动、进给电机不能起动等。

本实验台故障的设置，都是用开关操作。并都集中组装在实验台的下柜内，设置比较稳秘，操作简单方便。设置故障时只需打开下柜的门，便可操作故障开关。在实验中可以由指导老师设置故障，由学生来检测、测试。在实验台前面的面板上的原理图中，开关的连接处都装有测试点，同学们可以通过这些测试点，以及接触器的常开、常闭触点来检测。
