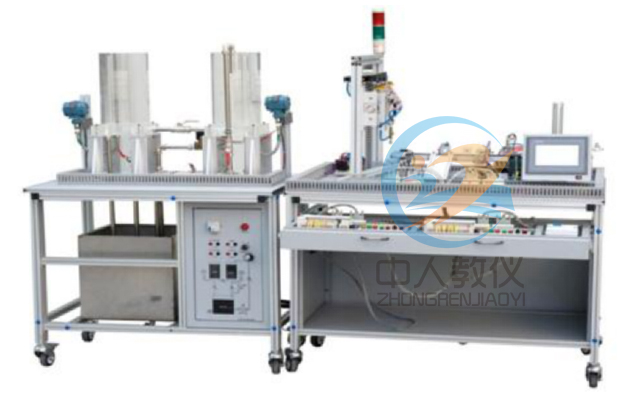

ZRGJD-08机电一体化综合实训考核装置,机电气一体实训台
光机电一体化综合实训考核装置,机电气一体实训台

一、概述

光机电气动实验装置由铝合金导轨式实训台、典型的设备的机械部件、模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种等组成。整体结构采用开放式和拆装式,实训装置用于机械部件组装,可根据现有的机械部件组装生产设备,也可添加机械部件组装其他生产设备,使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的设备。

二、实训内容:

1. 气动系统的安装与调试项目:
选用该装置配置的单出杆气缸、单出双杆气缸、真空吸盘等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件,可完成下列气动技术的工作任务:
★气动方向控制回路的安装;★气动速度控制回路的安装;★真空发生器控制回路的安装;★气动顺序控制回路的安装;★气动机械手装置的安装;★气动系统安装与调试;
2. 电气控制电路的安装和PLC程序编写项目:
选用该装置配置的PLC模块、变频器模块和指令开关、传感器等,可完成下列PLC应用技术工作任务:
★电动机正反转控制电路的连接与控制程序编写;★电动机调速控制电路的连接与控制程序编写;★气动方向控制程序编写;★气动顺序动作控制程序编写;★气动机械手控制程序编写;★皮带输送机控制程序编写;★机电一体化设备控制程序编写;★步进控制程序编写;★自动生产线控制程序编写。
3. 机电设备安装与调试项目
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等,可完成下列机电设备安装和机电一体化技术的工作任务:
★传动装置同轴度的调整;★皮带输送机的安装与调整;★龙门装置设备安装与调试;★物件分拣设备的安装与调试;★送料设备的安装与调试;★自动生产线设备安装与调试。
4. 自动控制系统安装与调试项目
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等,可完成下列机电设备安装和机电一体化技术的工作任务:
★多种传感器的安装与调试;★机械手的自动控制;★皮带输送机的自动控制;★机电一体化设备的自动控制;★PLC控制系统的安装与调试;★自动生产线的安装与调试。
该实训考核装置用于考核或技能竞赛,可考察的职业能力:
★机械构件的装配与调整能力;★机电设备的安装与调试能力;★电路安装能力;★气动系统的安装与调试能力;★机电一体化设备的控制程序的编写能力;★自动控制系统的安装与调试能力。

三、实训考核装置的配置

序号 名称 主要元件或型号、规格 数量 单位 备注
1 实训桌 1200×800×1500 mm 1
2 PLC模块 要求三菱plc64点 1
3 变频器模块 三菱 1
4 电源模块 三相漏电开关1个,熔断器3只,单相电源插座2个,安全插座5个; 1
5 按钮模块 24 V/2 A、12 V/2 A各一组;急停按钮1只,转换开关2只,蜂鸣器1只,复位按钮黄、绿、红各1只,自锁按钮黄、绿、红各1只,24V指示灯黄、绿、红各2只; 1
6 圆形容器 金属5个,尼龙黑白各5个 15
7 圆形容器移送模块 可对堆放的圆形容器实现定向移送。移送行程不能少于50 mm,由光电传感器对容器进行检测。 1
8 工作介质净化模块   含5微米精密过滤装置,压力0-0.6MPa 1
9 容器传送模块 由变频器控制(带485通讯接口)驱动三相220V电机,传送行程500mm,末端带检测传感器和编码器。 1
10 品量检测模块 执行品量检定,可调节检定距离,且有效距离5mm。 1
11 电磁阀控制组件模块 基板式电磁阀控制组件,工作电压DC24V。 1
12 真空移送模块 包括真空发生装置、位移20mm。 1
13 龙门机械手模块 包括步进电机、丝杆、机械手模块 1
14 人机界面模块 示屏7’。具有RS232、RS422通讯接口。(含:触摸屏编程电缆) 1
15 圆形容器安置模块   能有效安置圆形容器,由光电传感器检测。 1
16 推料机械手模块 单轴驱动,往复行程60mm。 1
17 容器仓储模块 能准确接载多个圆形容器。 1
18 接线端子模块 接线端子、安全插座 1
19 报警模块 4种颜色的闪烁和发声功能 1
19 独立式双容水箱工作站 ① 结构组成
由有机玻璃水箱、微型水泵、不锈钢储水槽、手动阀门、液位传感器和电气控制箱等组成。
② 主要技术指标
a)一体设计有机玻璃水箱;
b)微型水泵:工作电压DC24V;
c)液位传感器:量程范围:0~5KP;精度:0.5%;输出信号:DC4~20mA电流输出。
d)PLC模拟量输入/输出扩展模块
1
20 气管 Φ4\Φ6 1
21 气泵 采用无油、静音空压机 1
22 电脑推车   1
23 工具 万用表、剥线钳、尖嘴钳、压线钳、试电笔、记号笔、一字和十字螺丝刀小号、一字和十字螺丝刀中号、电烙铁、活动扳手、内六角扳手、钢板尺、安全保护用品、制图工具等。 1
24 静音型空气压缩机
空压机:功率:550W;转速:1440转;容量:24L;重量:20kg;排气量:0.056M立方/min;噪音:52(分贝);储气罐:24(升)

1

四、主要技术参数

1. 交流电源:三相四线 AC 380V±10%  50 Hz;
2. 温度:-10~40 ℃;环境湿度:≤90%(25℃);
3. 外形尺寸:长×宽×高=1200×800×1500 mm;
4. 整机功耗:≤1.5 kW;
5. 安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。



如对本产品/文章:光机电一体化综合实训考核装置,机电气一体实训台有任何疑问请随时联系我们,我们将尽力为您提供最全的实训室建设方案和最优质的服务

本文关键词:光机电一体化综合实训考核装置,机电气一体实训台

【光机电一体化综合实训考核装置,机电气一体实训台】是上海中人原创,如果您在了解产品的过程中受到启发,想要咨询相关设备的问题,我们将派专员为您解决疑问,或者您在阅读【光机电一体化综合实训考核装置,机电气一体实训台】中有想不通的问题,也可以咨询我们,我们将为您提供快速解决【光机电一体化综合实训考核装置,机电气一体实训台】问题的方案
